Na stiahnutie

VEXVE typ 100  –  oceľový guľový kohút s pákou, redukovaný prietok

Vexve_typ_100_SK.pdf  –  1,3 MB

Dimenzia: DN10 až DN800

Nominálny tlak: PN40 (do DN50), PN25 (DN65 až DN800)

Pripojenie: Privarovacie

Teplota: -30°C až +200°C

Materiál: Uhlíková oceľ P235GH (1.0345) do DN500, P355 NL1 (1.0566) od DN600

Ovládanie: Ručná páka do DN250, Úprava pod pohon od DN300

VEXVE typ 101  –  oceľový guľový kohút s pákou, redukovaný prietok

Vexve_typ_101_SK.pdf  –  610,8 KB

Dimenzia: DN10 až DN50

Nominálny tlak: PN40

Pripojenie: Vnútorný závit / Privarovacie

Teplota: -30°C až +200°C

Materiál: Uhlíková oceľ P235GH (1.0345)

Ovládanie: Ručná páka

VEXVE typ 101/G  –  oceľový guľový kohút s pákou, redukovaný prietok

Vexve_typ_101G_SK.pdf  –  594,2 KB

Dimenzia: DN15 až DN25

Nominálny tlak: PN40

Pripojenie: Vonkajší závit so zátkou / Privarovacie

Teplota: -30°C až +200°C

Materiál: Uhlíková oceľ P235GH (1.0345)

Ovládanie: Ručná páka

VEXVE typ 102  –  oceľový guľový kohút s pákou, redukovaný prietok

Vexve_typ_102_SK.pdf  –  596,8 KB

Dimenzia: DN10 až DN50

Nominálny tlak: PN40

Pripojenie: Vnútorný závit / Vnútorný závit

Teplota: -30°C až +200°C

Materiál: Uhlíková oceľ P235GH (1.0345)

Ovládanie: Ručná páka

VEXVE typ 103 PN16  –  oceľový guľový kohút s pákou, redukovaný prietok

Vexve_typ_103_PN16_SK.pdf  –  1,1 MB

Dimenzia: DN15 až DN800

Nominálny tlak: PN40 (do DN50), PN16 (DN65 až DN800)

Pripojenie: Prírubové

Teplota: -30°C až +200°C

Materiál: Uhlíková oceľ P235GH (1.0345) do DN500, P355 NL1 (1.0566) od DN600

Ovládanie: Ručná páka do DN250, Úprava pod pohon od DN300

VEXVE typ 103 PN25  –  oceľový guľový kohút s pákou, redukovaný prietok

Vexve_typ_103_PN25_SK.pdf  –  1,0 MB

Dimenzia: DN65 až DN800

Nominálny tlak: PN25

Pripojenie: Prírubové PN25, na vyžiadanie PN10, PN16 a PN40

Teplota: -30°C až +200°C

Materiál: Uhlíková oceľ P235GH (1.0345) do DN500, P355 NL1 (1.0566) od DN600

Ovládanie: Ručná páka do DN250, Úprava pod pohon od DN300

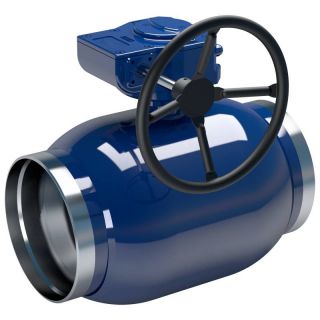

VEXVE typ 104  –  oceľový guľový kohút s prevodovkou, redukovaný prietok

Vexve_typ_104_SK.pdf  –  943,6 KB

Dimenzia: DN100 až DN800

Nominálny tlak: PN25

Pripojenie: Privarovacie

Teplota: -30°C až +200°C

Materiál: Uhlíková oceľ P235GH (1.0345) do DN500, P355 NL1 (1.0566) od DN600

Ovládanie: Ručná prevodovka

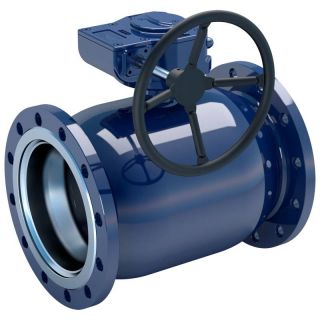

VEXVE typ 104xx1  –  oceľový guľový kohút s prevodovkou, redukovaný prietok

Vexve_typ_104xx1_PN25_SK.pdf  –  690,9 KB

Dimenzia: DN100 až DN600

Nominálny tlak: PN25

Pripojenie: Prírubové PN25, na vyžiadanie PN10, PN16 a PN40

Teplota: -30°C až +200°C

Materiál: Uhlíková oceľ P235GH (1.0345) do DN500, P355 NL1 (1.0566) DN600

Ovládanie: Ručná prevodovka

VEXVE typ 105 PN16  –  oceľový guľový kohút s pákou, redukovaný prietok

Vexve_typ_105_SK.pdf  –  749,6 KB

Dimenzia: DN15 až DN300

Nominálny tlak: PN40 (do DN50), PN16 (DN65 až DN300)

Pripojenie: Privarovacie / príruba

Teplota: -30°C až +200°C

Materiál: Uhlíková oceľ P235GH (1.0345)

Ovládanie: DN15 až DN250 ručná páka, Úprava pod pohon DN300

VEXVE typ 105 PN25  –  oceľový guľový kohút s pákou, redukovaný prietok

Vexve_typ_105_PN25_SK.pdf  –  675,9 KB

Dimenzia: DN65 až DN300

Nominálny tlak: PN25

Pripojenie: Privarovacie / príruba

Teplota: -30°C až +200°C

Materiál: Uhlíková oceľ P235GH (1.0345)

Ovládanie: DN65 až DN250 ručná páka, Úprava pod pohon DN300
